详细介绍
测试原理：
RZN-II型橡胶自粘性测定仪 采用扯离式试验方法，测定橡胶胶片间经接触压合一定时间后形成的粘连力。
当两个试样块被压合，接触面紧密接触一段时间，试样聚合物分子和链端相互扩散，形成可测量的结合强度。分离试样，记录分离试样所需力的最大应力值（单位：牛顿N）,用以表征未硫化橡胶的自粘性（同种橡胶配方之间），或互粘性（不同橡胶配方之间）。
被测试样可以是未硫化的胶料，也可以是压延后的帘布或帆布.
测试方法：
将一片被测试样固定在一个轮状夹持器上，形成一个有固定曲率半径的曲面。另一片被测试样自然平放在轮状夹持器的正下方，由一个压块固定，压块的中间露出试样的待测表面。
当压块带着被测试样以设定的速度上行，与上方的试样压合（由于轮状夹持器上的试样有一定的曲面，在与下方的试样接触时可以避免压合的表面产生气泡）。压合力为50N，压合时间可依胶料种类和试验目的设定。
完成压合时间后，压块带着被测试样以设定的速度下行，将上下试样扯离，记录最大扯离力。

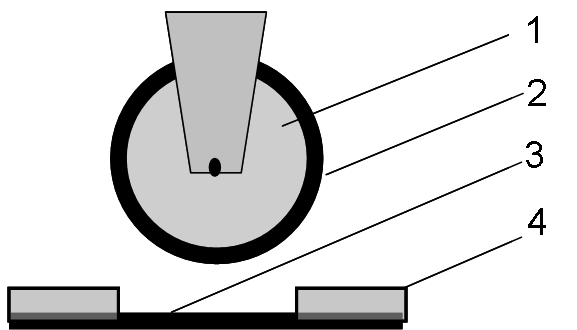

1、轮状夹持器； 2、3、被测试样； 4、压块

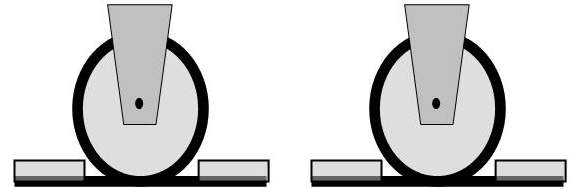

试样接触时的情况 试样压合后的情况
技术参数：
测试工位：5 工位；
负荷砝码重：50N；
轮状夹持器槽直径：50mm；
轮状夹持器槽宽度：12.7mm；
最大力值：40N；
压合时间：1~99s；
压合速度：5、10、15、20、25、30cm/min；
扯离速度：5、10、15、20、25、30cm/min；
工作电源：220V ／50Hz。
在线留言
大连尚科贸易有限公司
尽力满足客户检测和生产的需要
为客户创造超出产品本身的价值
以诚实和客户为基础，我们认真控制好从接受订单到生产工艺和仓储物流的每一个环节。我们为客户提供从原材料采购到满足客户对实验设备和生产设备需求的打包服务
地址：大连市人民路15号13-J
电话：+86 411 8285 6376
传真：+86 411 8285 6376
手机：+86 13332222168
网址：www.sunchemy.com
邮箱：sunchemy@sunchemy.com
Wechat: 13332222168
QQ: 552588
Copyright © 2026 大连尚科贸易有限公司
